亚洲欧洲在线免费观看视频,欧洲亚洲国产精品精华液,国产精品自产Av一区二区三区

　　亞克力制品的粘接是亞克力加工中一個十分關鍵的工藝環節，如何展現有機玻璃清澈透明的特性，體現亞克力煙酒包裝工藝品的價值感，較大限度的提高亞克力工藝品的檔次與品味，粘接技術起到了舉足輕重的作用。　　有機玻璃板的粘接主要受兩方面的影響，一是粘接劑本身的適用性;二是粘接的技巧。　　國內外市場上有很多粘接劑，主要有二種類型，一種是雙組份的，如萬*能膠、環氧樹脂類;還有一種是單組份的，如CHCl3(氯仿)。一般來說，雙組份的粘接劑是通過固化反應來實現粘接，單組份的粘接劑是一溶劑的揮發而實現粘接。　　雙組份粘接劑的特點是粘接效果較好，粘接后無氣泡、不發白、強度大。缺點是操作復雜、難度大、固化時間長、速度慢、很難適應大批量生產的要求。而一般的單組份粘接劑的特點是速度快，可滿足批量產品生產的工藝要求，缺點是粘接后的制品易產生氣泡、易發白、耐候性差，從而直接影響了有機玻璃制品的外在美觀與產品質量，因此，在有機玻璃制品的加工中，如何選擇合適的粘接劑，提高有機玻璃制品的品位與檔次，是粘接工藝中必須首先解決的一個大問題。　　另外，粘接的技巧也十分重要，下面就我們常見的幾種粘接工藝，簡單分析它們的實際操作經驗。　　1.對接：將兩塊需對接的有機玻璃板水平放在操作平臺上，合攏，并在底部粘一膠帶，留下一條不大于0.3mm寬的縫隙以備涂注粘接劑。用注射器將粘接劑從一邊均勻緩慢從縫隙里注入，直至全部注滿，待完全固化后揭去膠帶即可。　　2.立面粘接：立面粘接是應用廣泛的一種粘接技術，在制作各種有機玻璃IT電子數碼展示架制品中得到普遍使用。首先應將需粘接的表面擦拭干凈。使用靠模實現粘接，使粘接物不晃動，有利于提高粘接的質量。厚度為3mm的有機玻璃板粘接，可墊入細金屬絲，利用毛細作用完成粘接，在粘接劑固化之前抽出金屬絲，或可采用粘膠帶，再涂粘接劑的方法粘接。　　3.斜面粘接：粘接斜面必須使用90度角等靠模，才能防止被粘面的移位。涂注粘接劑應均勻、緩慢。待完全固化后才能取下靠模。　　4.平面粘接：平面粘接是一種比較特殊的粘接方法。首先將被粘面擦拭干凈，并水平放置，在上面注上適量的粘接劑。將另一塊有機玻璃板的一邊斜放接觸被涂粘接劑的有機玻璃板上，然后均勻緩慢放下，從一邊將氣泡趕出去而完成粘接。有機玻璃粘接劑能侵蝕有機玻璃板的表面，并留下難以消除的痕跡，因此可以用貼不干膠帶的方法來保護不需粘接的部位。油脂、灰塵或氣孔會妨礙粘接劑的均勻涂布而留下氣泡。過分少量的使用粘接劑會使粘接收縮時帶入空氣。直接的吹風會使粘接面的邊沿因粘接劑的揮發而發白。室內濕度、溫度等等都對有機玻璃板的粘接有直接的影響。

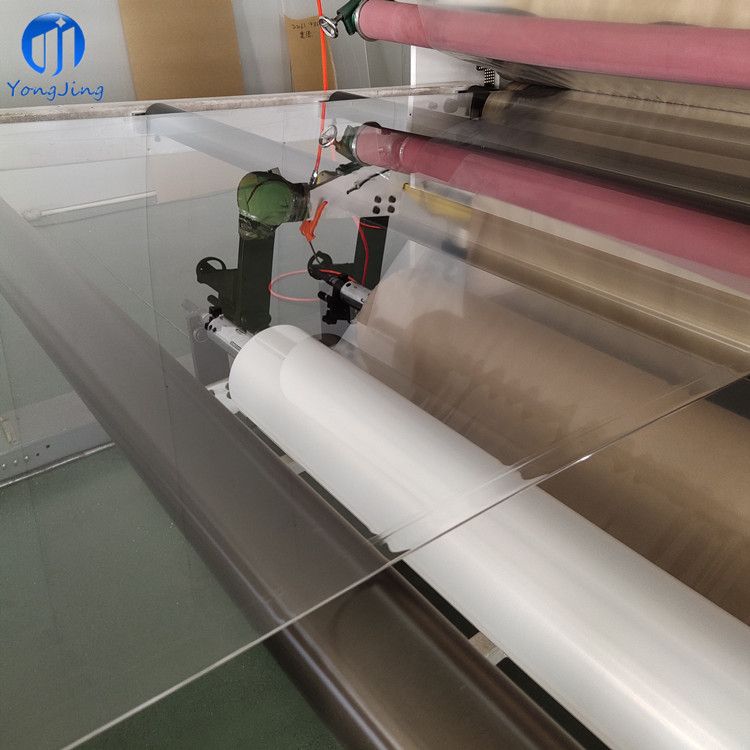

　　亞克力板材的規格種類很多。　　普通板有：透明板，染色透明板，乳白板，彩色板；　　特種板有：衛浴板，云彩板，鏡面板，夾布板，中空板，抗沖板，阻燃板，超耐磨板，表面花紋板，磨砂板，珠光板，金屬效果板等。　　不同的性能，不同的色彩及視覺效果以滿足千變萬化的要求。　　1.亞克力板按生產工藝分澆鑄板和擠壓板，按透光度可分為透明板、半透明板（包括染色板透明板）、色板（包括黑白及彩色板）；按性能分抗沖擊板、抗紫外線板、普通板和特殊板如高抗沖板、阻燃板、磨砂板、金屬效果板、高耐磨板、導光板等。　　A：澆鑄板：分子量高，具有出色的剛度、強度以及優異的抗化學品性能。因而比較適合加工大尺寸的標識牌匾，相對在軟化過程中時間稍長。這種板材的特點是小批量加工，在顏色體系和表面紋理效果方面有無法比擬的靈活性，且產品規格齊全，實用于各種特殊用途。　　B：擠壓板：與澆鑄板相比，擠壓板分子量較低，機械性能稍弱，柔性比較高。然而，這一特點有利于折彎和熱成型加工，軟化時間較短。在處理尺寸較大的板材時，有利于各種快速真空吸塑成型。同時，擠壓板的厚度公差比澆鑄板小。由于擠壓板是大批量自動化生產，顏色和規格不便調理，所以產品規格多樣性受到一定的受限。　　2.亞克力還有一種叫回料再生板是采用回收亞克力邊角料，經過熱降解后得到再生MMA（甲基丙烯酸甲酯）單體，再由化學聚合反應之后得來。經過嚴格的工藝流程，可以重新得到純凈的MMA單體，與新合成單體，品質上沒有任何區別。但生產出來的降解單體，純度不高，板材成型后，其品質、性能很差。　　總結：擠壓板使用顆粒原料，經過高溫溶解后擠壓成型，而澆鑄板是用MMA單體（液態）直接澆鑄成型，雖然擠壓板外形上較為平整光潔，但因其在顆粒原料成型時以完成聚合。在加工成板材時其結構、性能較弱，并不適合作為戶外標識產品的材料，只適合作水晶字或產品支架等戶內產品。　　另外由于擠壓板多數不具防紫外線功能，其戶外使用的壽命與澆鑄板不可同日而語，顏色會漸褪并且很容易脆化，直至破裂。澆鑄板是在板材加工過程中完成結構聚合，其間加入紫外線吸收劑，具有極高的強度和UV功能，戶外使用壽命長達5年以上甚至10年，使用期間色澤一直亮麗如新。

　　有機玻璃是一種具有數十年歷史的優質工程塑料材料，近些年來隨著有機玻璃加工技術的日益完善、提高，在日新月異的廣告工藝品市場中的地位可謂是如日中天。有機玻璃制品，有機玻璃工藝品外觀新穎、設計多樣、引人注目，使客戶每一分錢的資金投入都會收到理想的回報，并開始逐漸占據越來越大的廣告工藝品市場份額。有機玻璃材料的優越性，設計師的杰出創意與工藝品生產商精良的制作工藝的結合，使迸發出來的靈感成為現實中的存在。　　一、有機玻璃板的特點和優點　　1、透明板如水晶般清澈透明　　2、表面光澤高、光滑平整　　3、無可比擬的戶外耐侯性　　4、產品系列齊全，有透明、半透明、乳白的多種顏色和各種不同的表面效果　　5、廢舊料可以徹底回收，再生利用簡單易行　　6、良好的耐化學品性能，優于大多數其他塑料材料　　7、容易清潔、維護、保證招牌、燈箱外觀常年如新　　8、優異的表面硬度和抗劃傷性能　　二、長期性能表現：　　與所有的塑料材料一樣，有機玻璃制品的抗沖性能會隨著溫度降低而減弱。高品質的有機玻璃板，通常采用優質的原料和獨特的配方生產工藝，使其具有優異的長期戶外使用性能，對于應用，預期使用壽命可超過10年。　　三、優劣有機玻璃板的區別及簡易鑒別方法：　　有機玻璃板材也有優劣之分，目前，市場上有許多用再生MMA單體制造的有機玻璃板（回料板），與純新料MMA制造的有機玻璃板（新料板）相比，性能差別明顯。純新料透明有機玻璃板，回料透明有機玻璃板抗紫外線性能優異，至少5年不變黃、不會褪色失光抗紫外線性能非常差，半年就會變黃透光率大于92%透光率小于86%；截面處透明無色截面處發黃，抗開裂和抗化學品性能優良，容易開裂，高質量和保護膜，提供足夠保護，保護膜質量低劣。由于人們對有機玻璃再生板材了解的不夠全以及其低廉的價格，使再生有機玻璃板在國內還占據著很大的市場空間。但可以預見的是，隨著人們對有機玻璃材料了解的逐步深入，再生板的生存空間會越來越小。　　下面介紹一些再生板和新料板的簡易區分方法：　　1、再生板外觀泛黃，從截面看尤為明顯　　2、熱成型加熱時容易產生氣泡、變形　　3、表面容易刮傷，切割時產生刺激臭味　　4、對油漆墨敏感，容易出現銀紋和裂紋　　5、燃燒時起泡，發出黑煙并有刺激氣味　　通過這些簡單鑒別方法，可以很輕易地辨別有機玻璃板材質的好與壞，避免一些不必要的損失。
